Справочник токарных циклов Fanuc

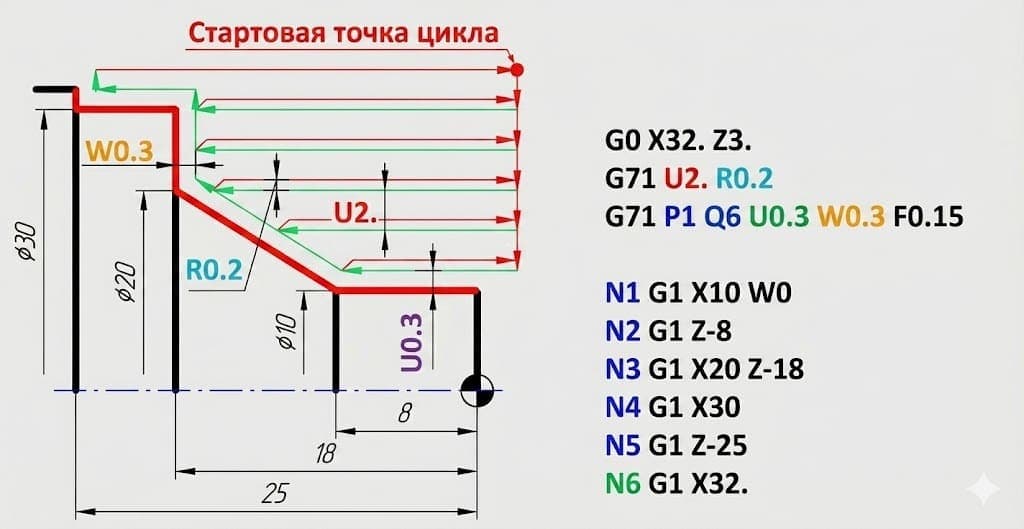

G71 (Цикл чернового продольного точения)
Назначение: Цикл автоматизирует снятие большого припуска с заготовки за несколько проходов вдоль оси вращения (Z). Он идеально подходит для точения валов, втулок и подготовки сложного контура под финишную обработку.
Синтаксис
G71 U... R... G71 P... Q... U... W... F...
Параметры
- U (в первой строке)Глубина резания за один черновой проход (задается на радиус).
- R (в первой строке)Величина отвода (отскока) инструмента после каждого прохода для возврата.
- P и QНомера первого и последнего кадров подпрограммы, в которых описан чистовой контур детали.
- U и W (во второй строке)Припуски, которые останутся на чистовую обработку по осям X и Z соответственно.
- FСкорость подачи на черновых проходах.
Совет от профиДля цикла черновой обработки G71 профиль между блоками P–Q должен соответствовать логике выбранного типа цикла. Тип I применяется для простых контуров: без карманов, без возвратных участков по X и без смены направления по Z. Такой профиль считается монотонным и легко разбивается на черновые проходы. Тип II предназначен для более сложной геометрии. Здесь профиль может менять направление по X — например, при наличии поднутрений или участков с “заходом назад”. Однако по оси Z контур все равно должен оставаться однонаправленным, без обратного хода. Иными словами: тип I — для простых монотонных профилей, тип II — для более сложных контуров с изменением по X, но без разворотов по Z.
